Imperatorius I P

Projekt Imperatorius I P
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Imperatorius I P

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
118.77 m2
75.50 m2
1.00 m2
194.27 m2
92.80 m2
846.29 m3
40°
7.99 m
2


Rzuty

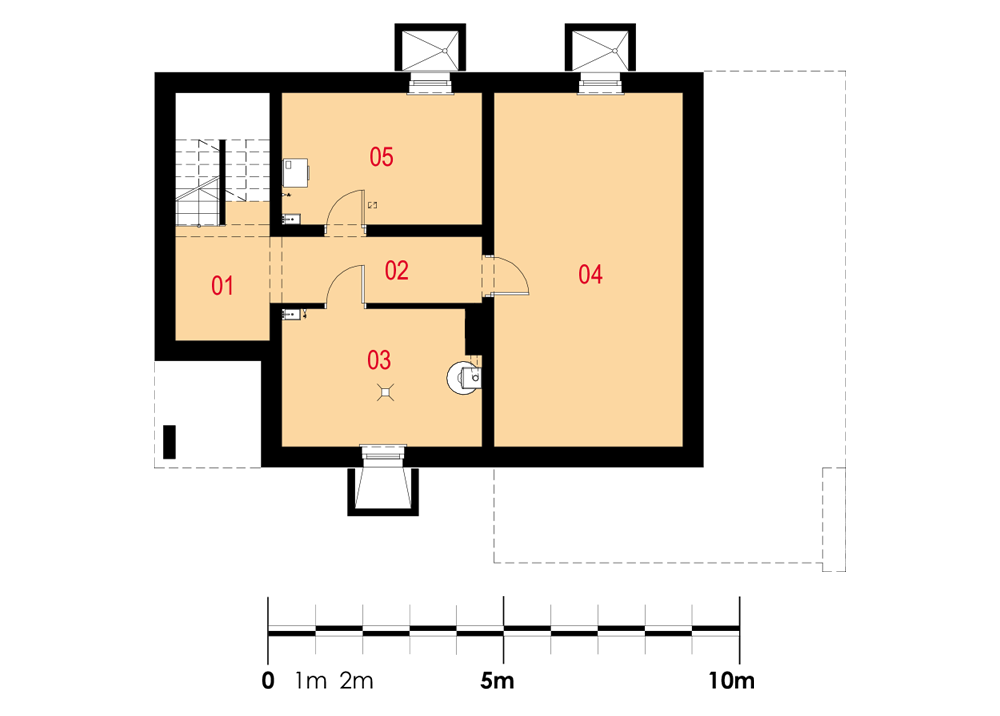

Piwnica


01 Komunikacja
02 Korytarz
03 Pom. gosp.
04 Pom. gosp.
05 Pralnia
7.77 m2
6.22 m2
11.95 m2
29.40 m2
11.66 m2

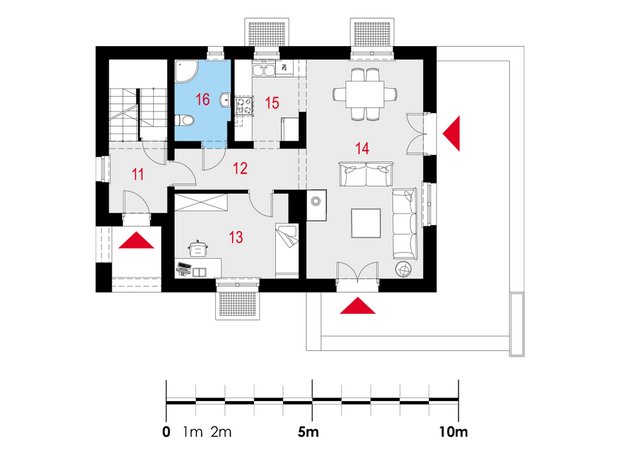

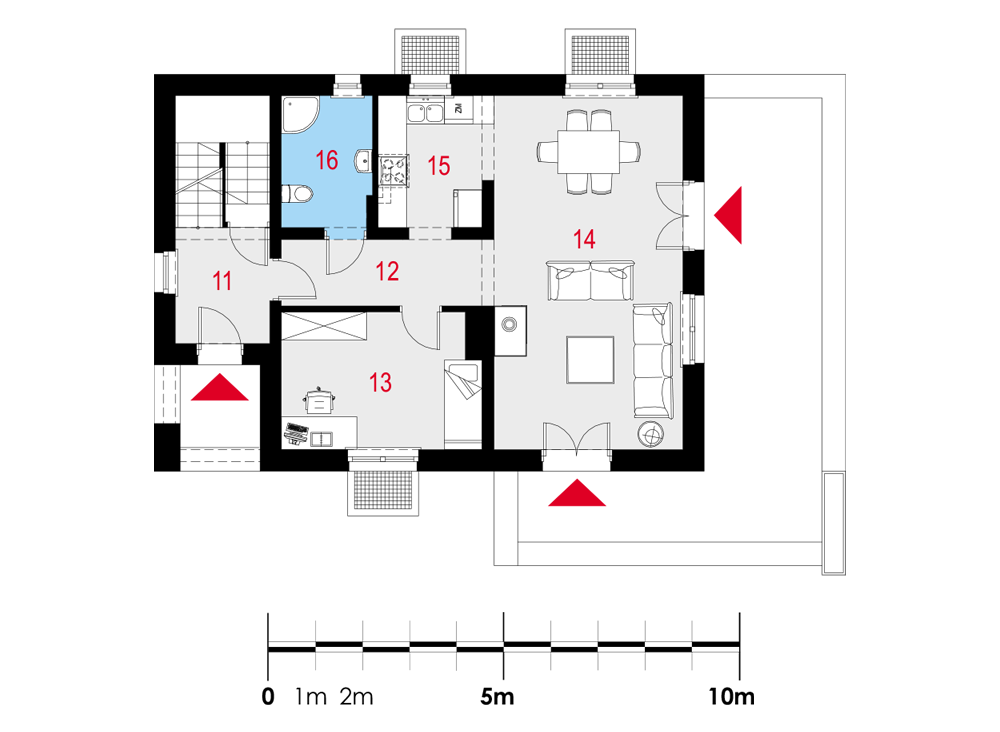

Parter


11 Wiatrołap z komunikacją
12 Korytarz
13 Pokój
14 Salon z jadalnią
15 Kuchnia
16 Łazienka
10.07 m2
6.22 m2
11.95 m2
29.40 m2
6.48 m2
5.21 m2

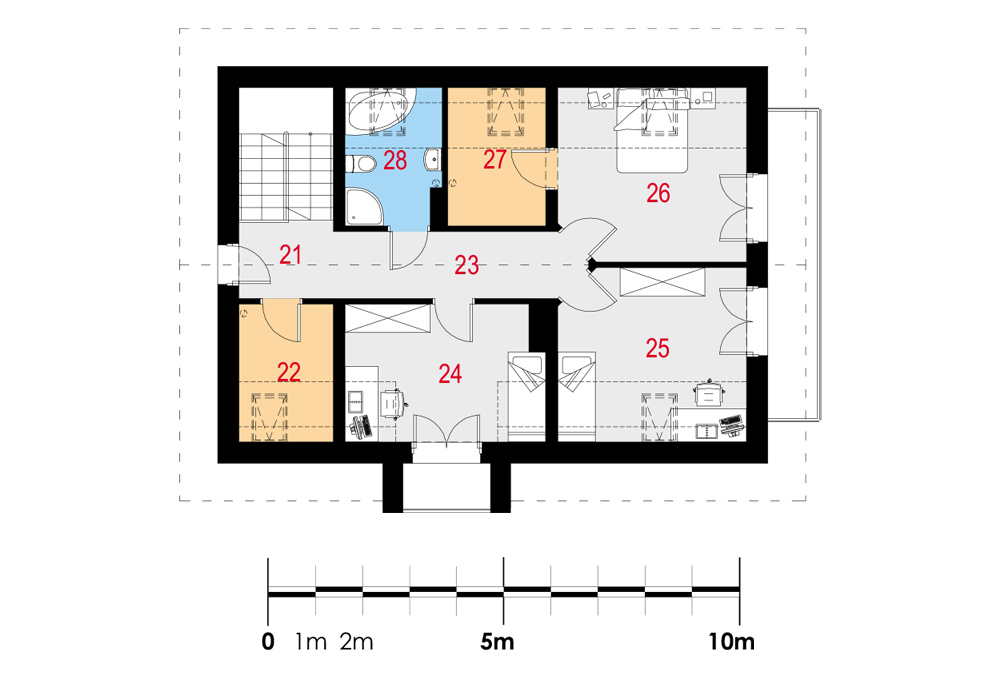

Poddasze


21 Komunikacja
22 Garderoba
23 Korytarz
24 Pokój
25 Pokój
26 Sypialnia
27 Garderoba
28 Łazienka
6.00 m2
4.16 (5.72) m2
7.05 m2
10.31 (11.95) m2
11.00 (14.14) m2
11.00 (14.14) m2
4.34 (5.97) m2
4.06 (5.69) m2

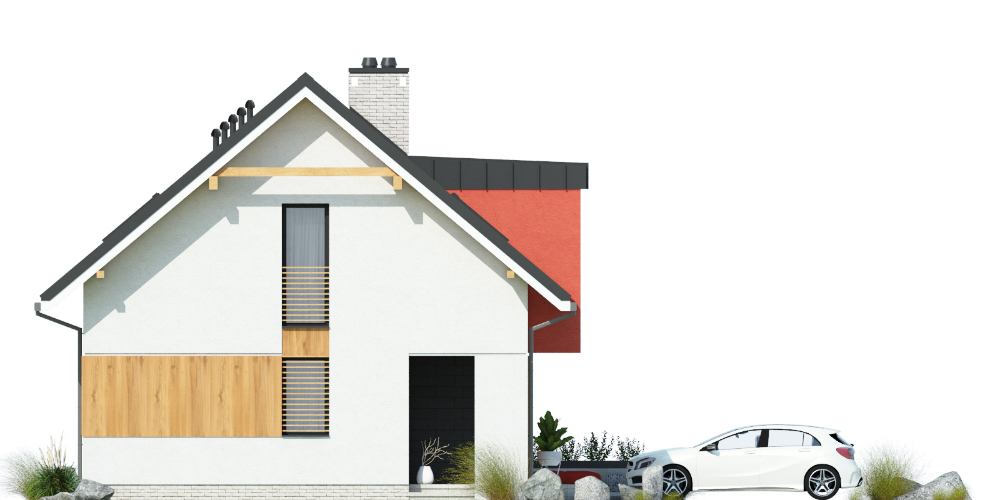

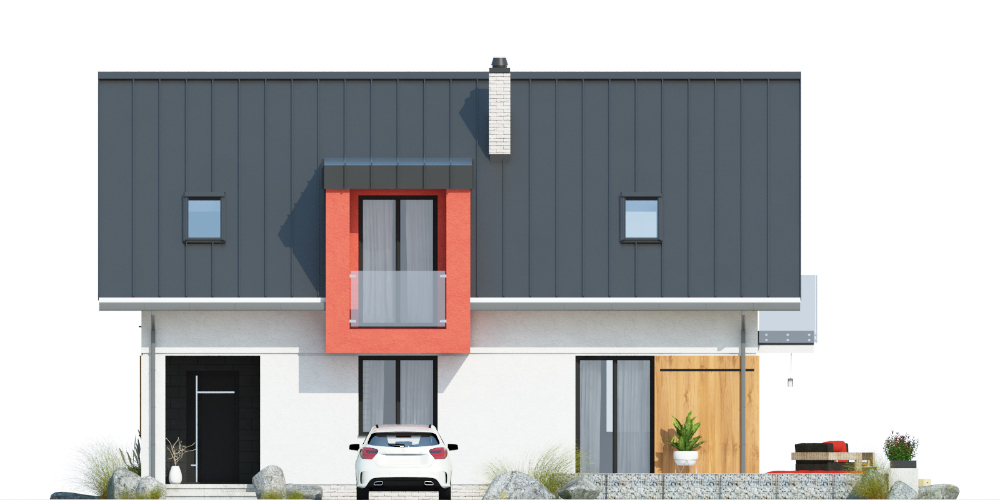

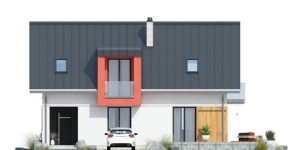

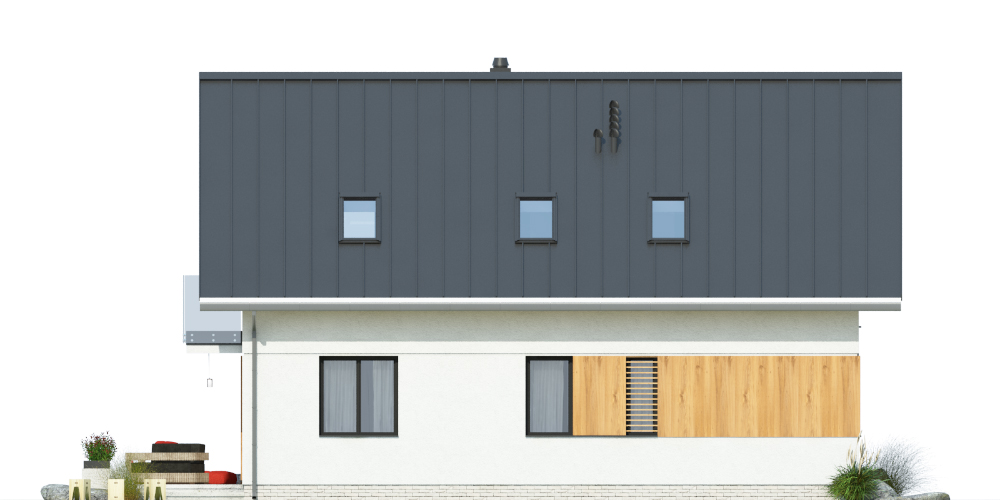

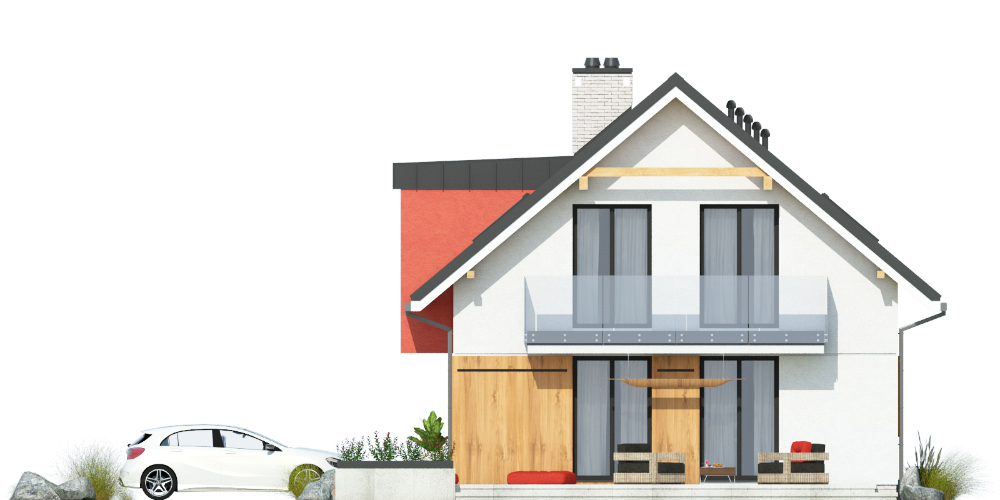

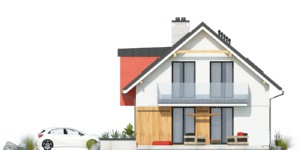

Elewacje

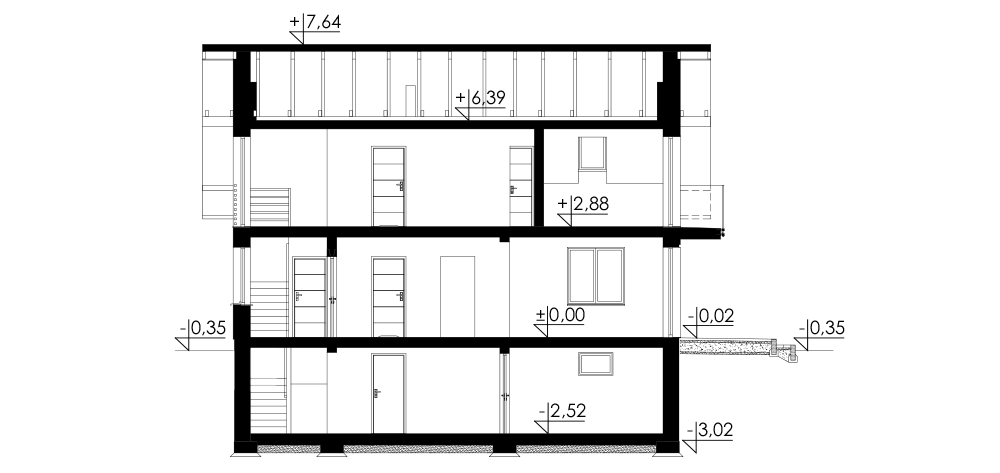

Przekrój

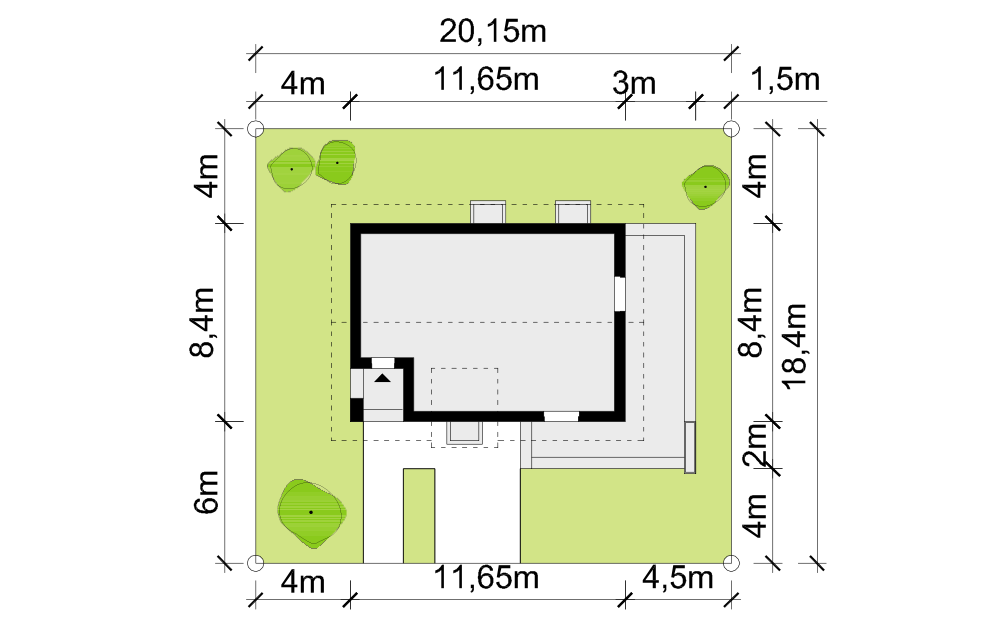

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, kuchnia, cztery pokoje, dwie łazienki, dwie garderoby, pralnia, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter oraz parter poddasze: żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: wysokość 113cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty blachą dachową na rąbek stojący.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
