Familiaris III G1

Projekt Familiaris III G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Familiaris III G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
97.19 m2
28.30 m2
20.58 m2
146.07 m2
112.00 m2
668.20 m3
42°
8.34 m
2


Rzuty

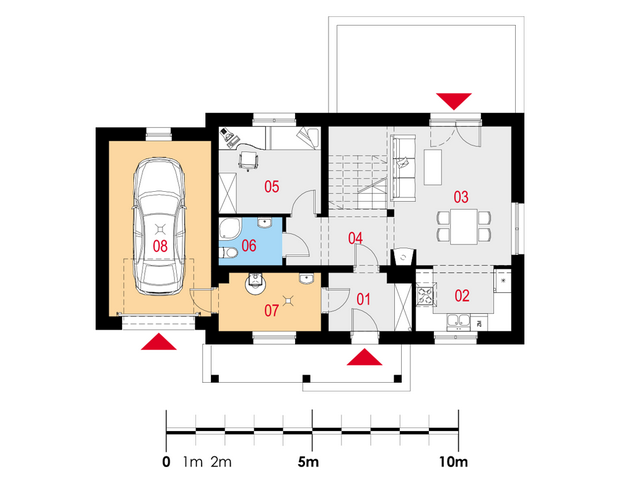

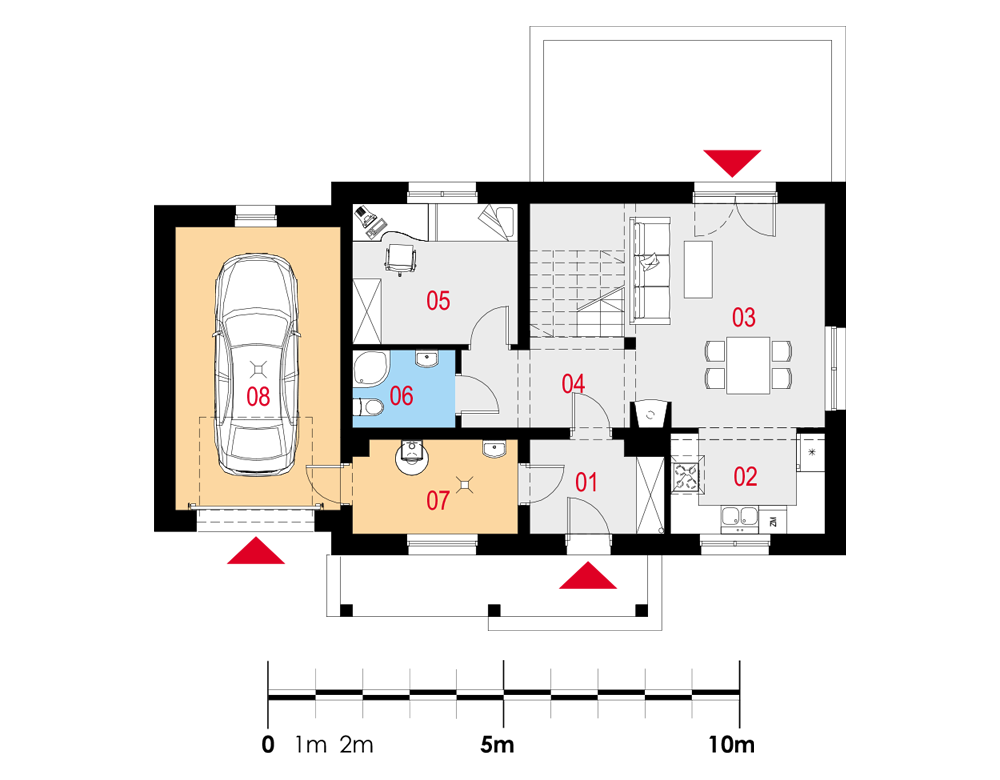

Parter


01 Wiatrołap

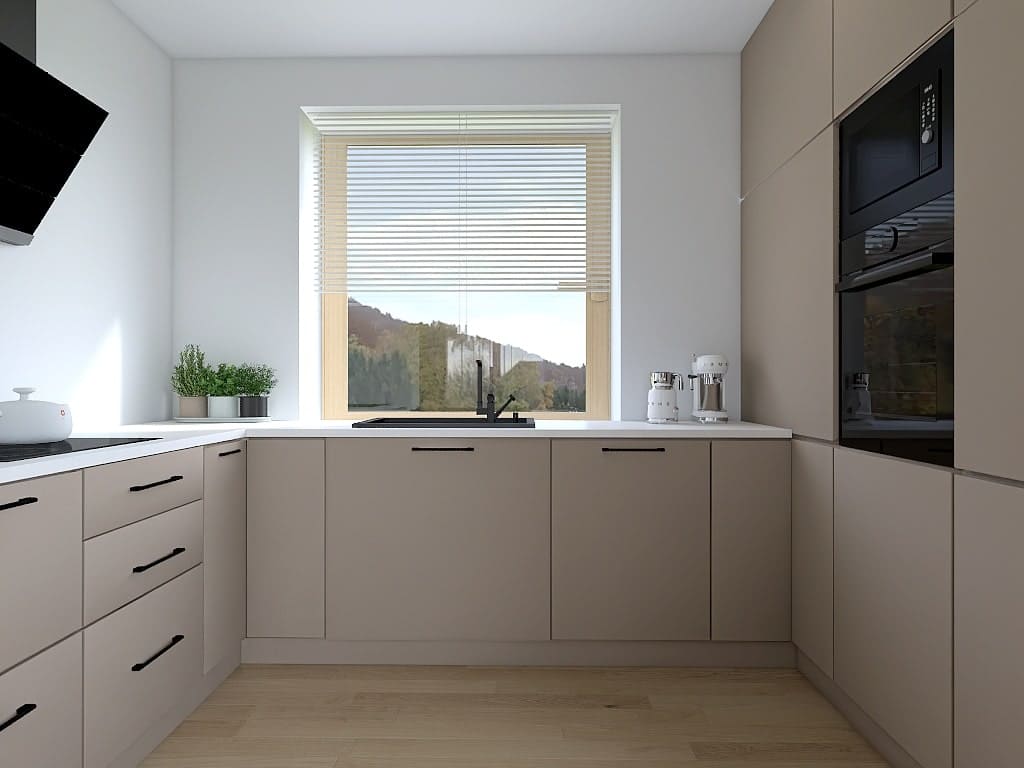

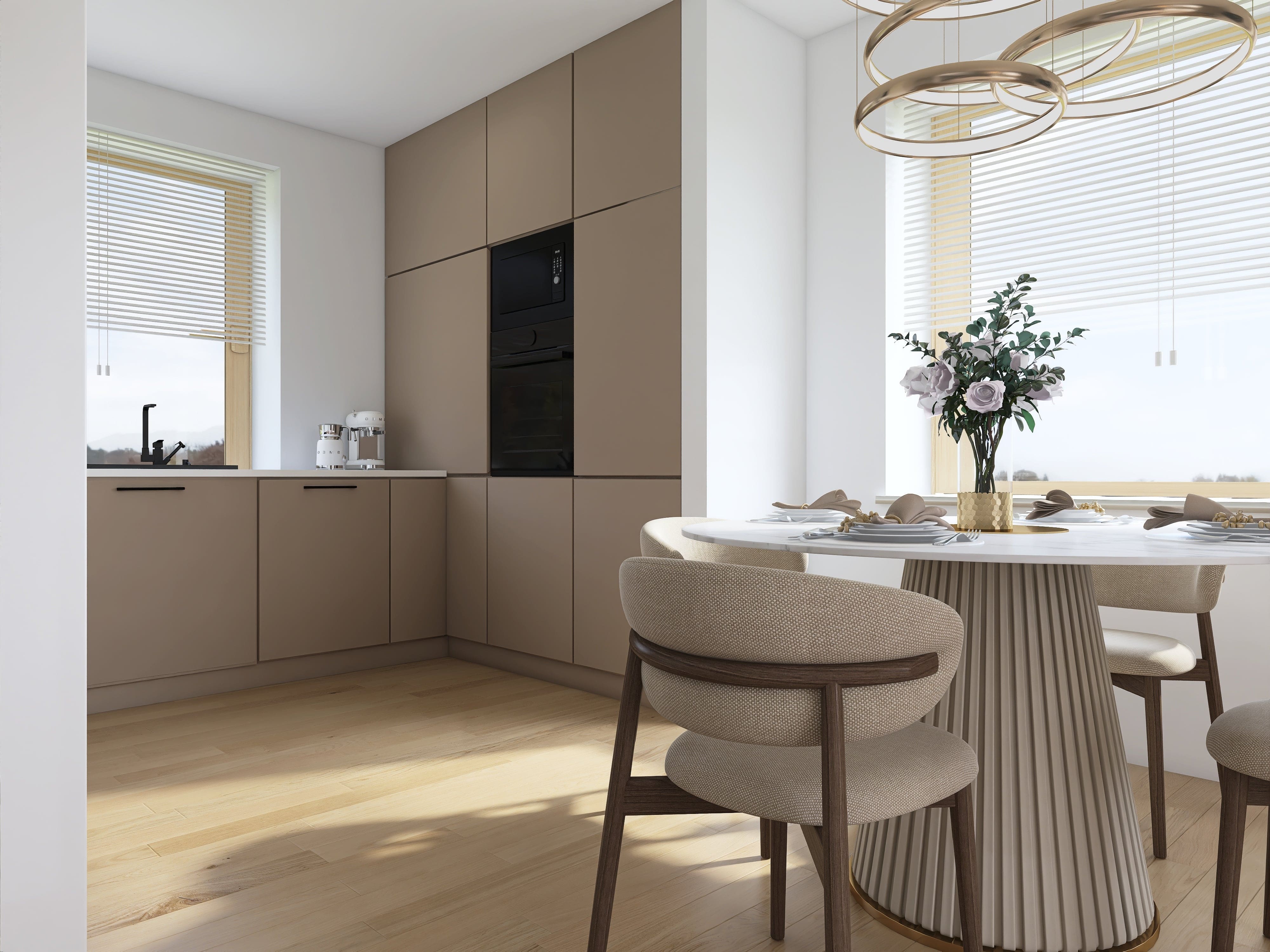

02 Kuchnia

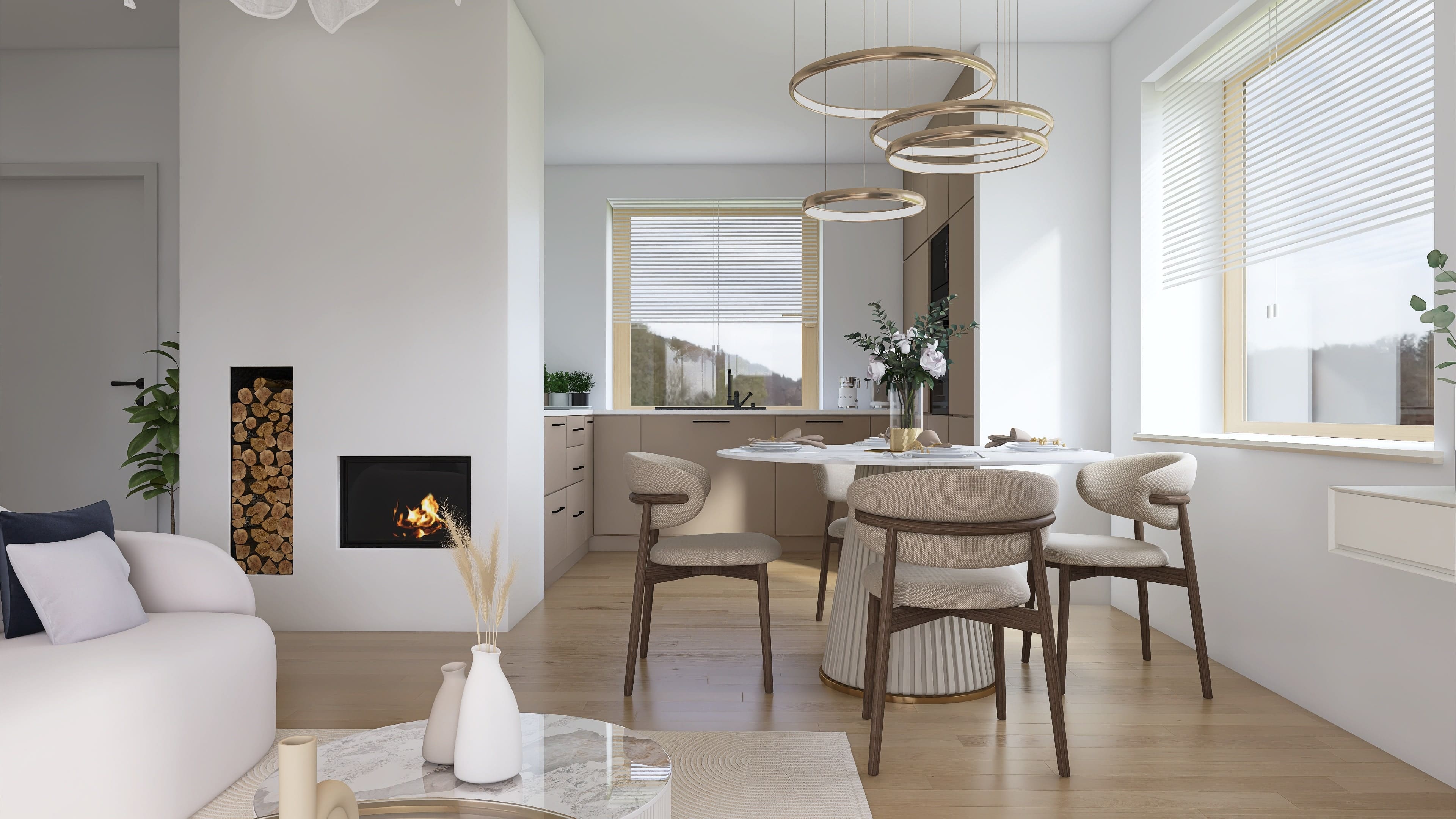

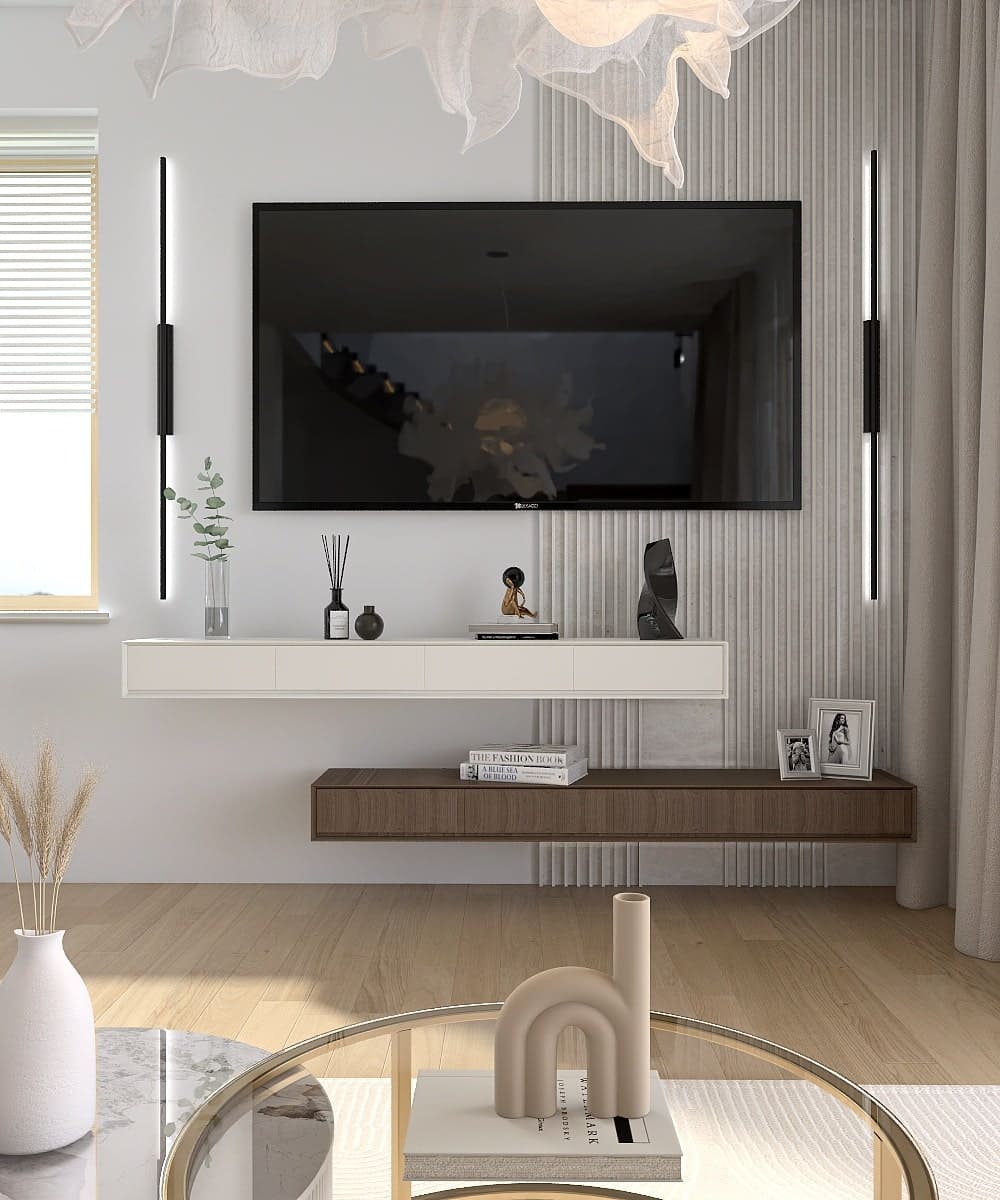

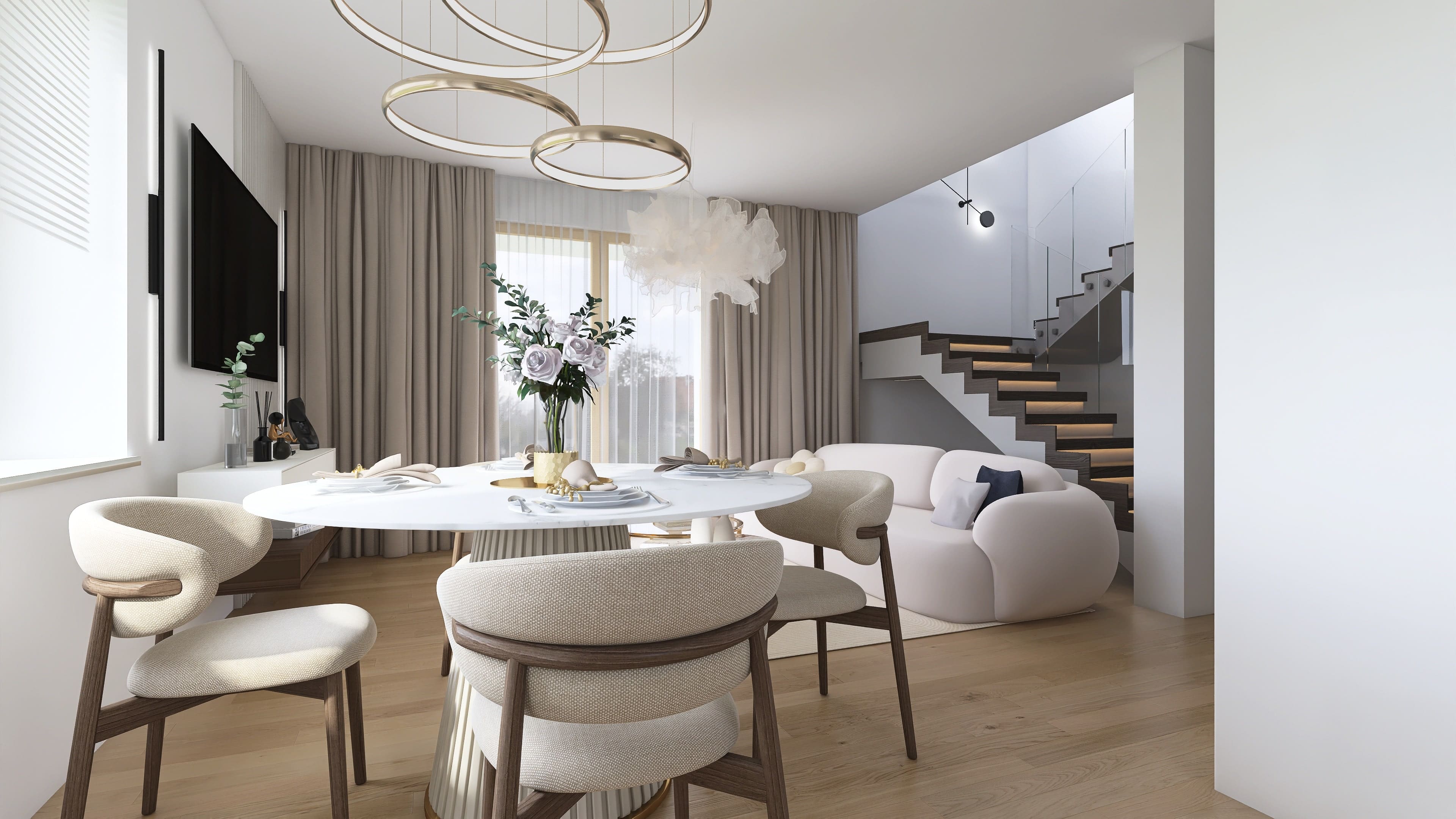

03 Salon z jadalnią
04 Komunikacja
05 Pokój
06 Łazienka
07 Pom. gosp.
08 Garaż
5.38 m2
6.78 m2
19.79 m2
8.39 m2
10.22 m2
3.53 m2
6.87 m2
20.58 m2

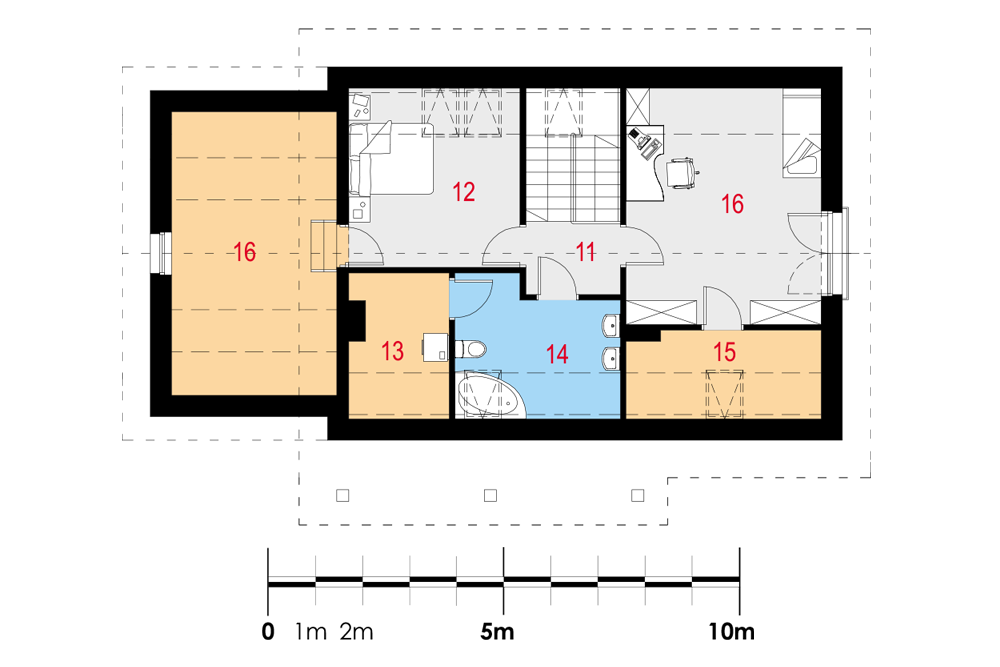

Poddasze


11 Komunikacja

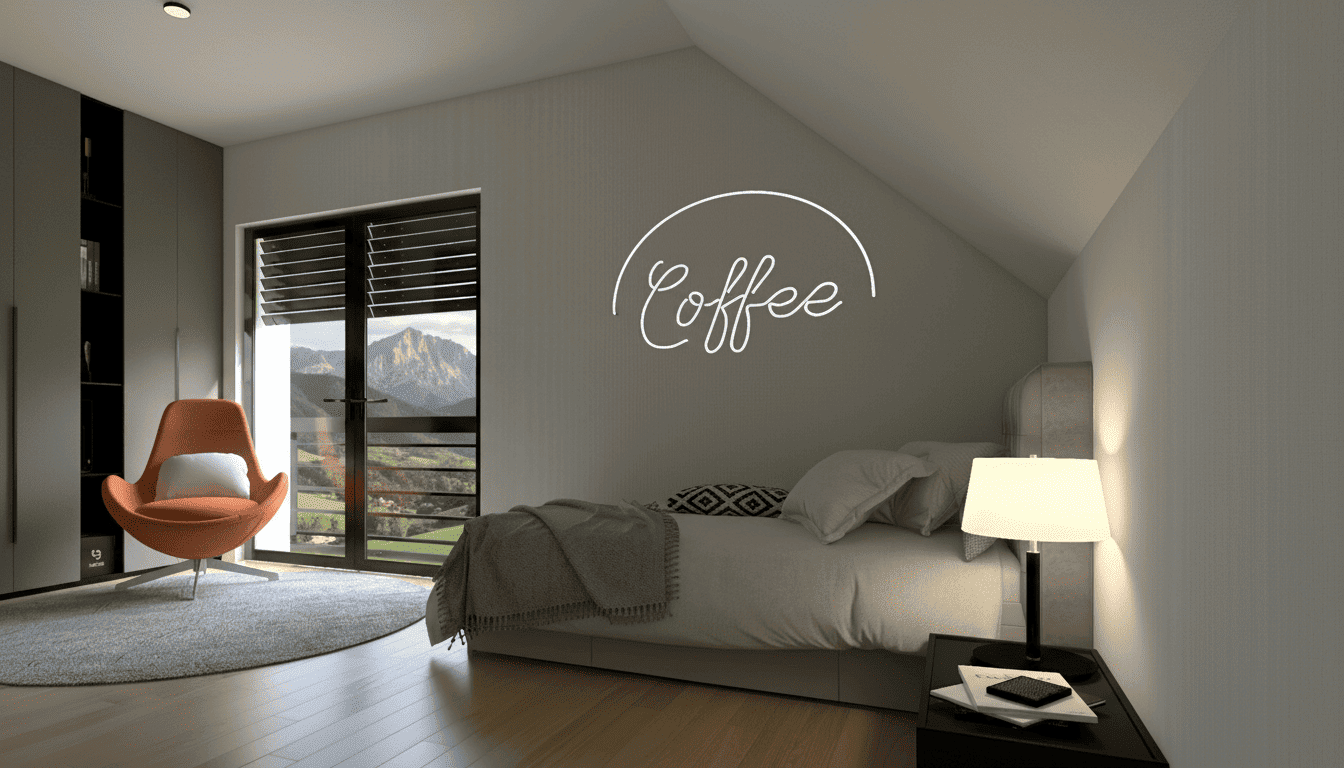

12 Sypialnia
13 Pralnia

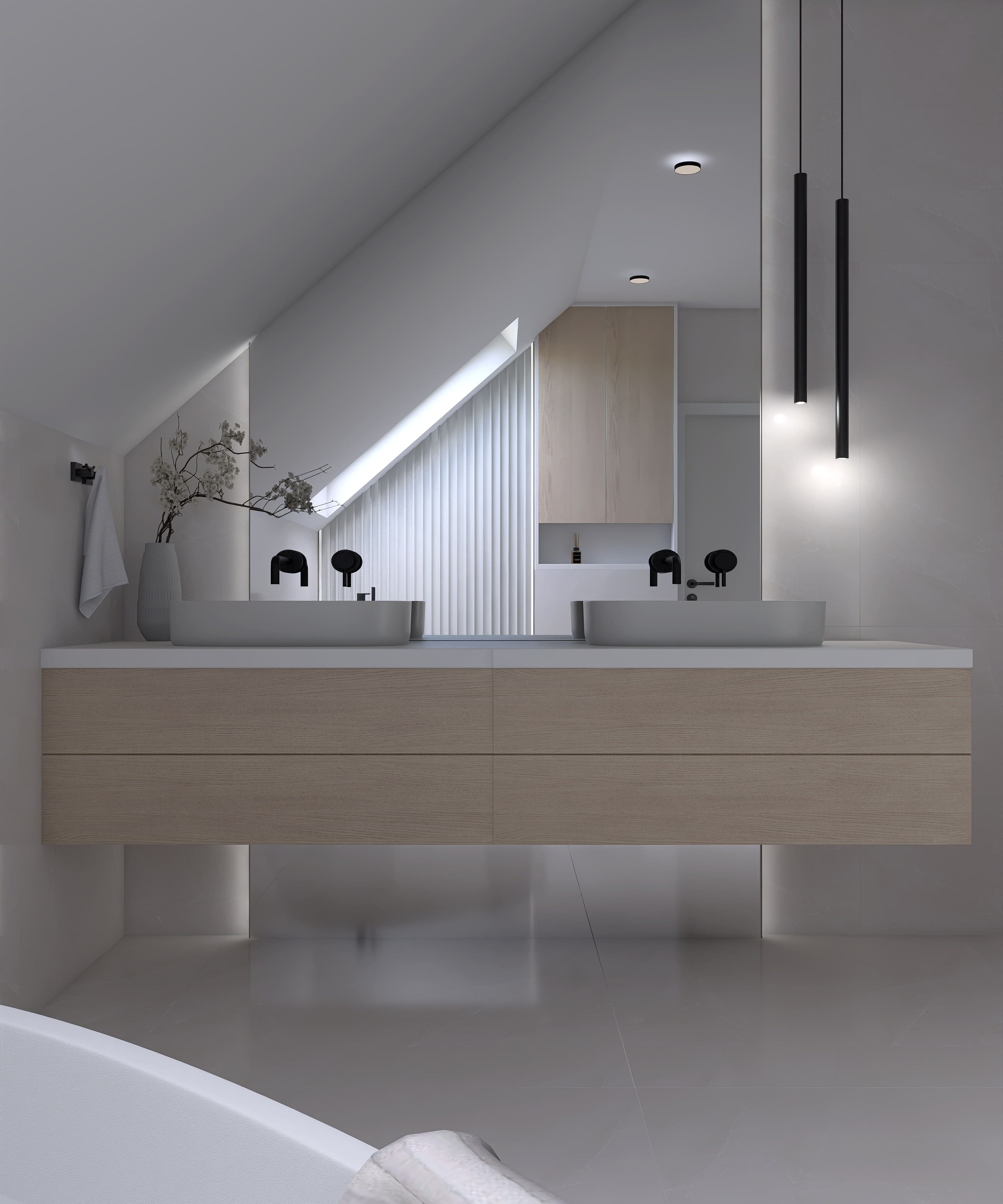

14 Łazienka
15 Suszarnia

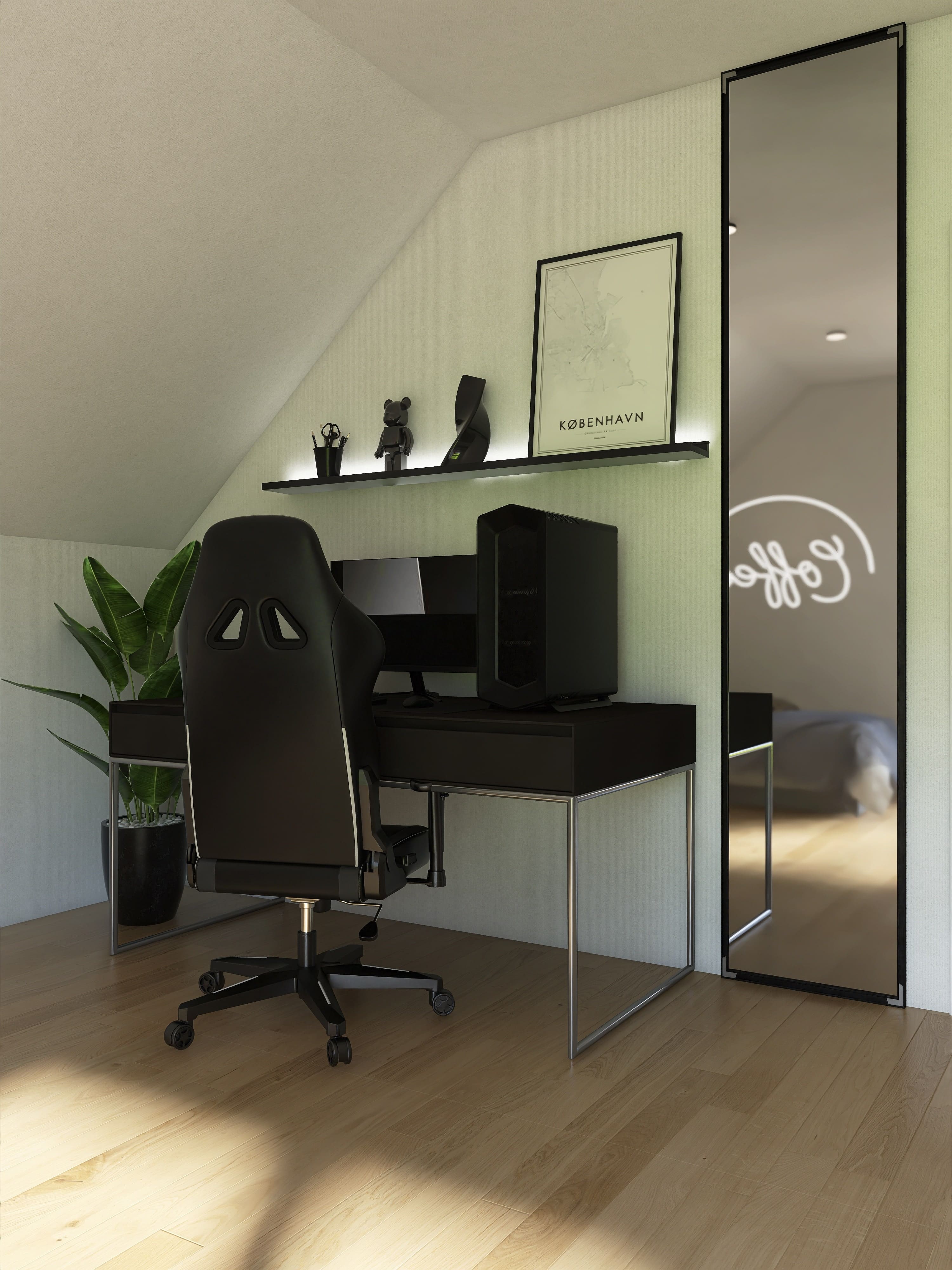

16 Pokój
17 Strych
5.80 m2
11.63 (13.48) m2
5.06 (6.14) m2
7.58 (9.39) m2
5.29 (7.44) m2
18.09 (20.24) m2
11.15 (20.18) m2

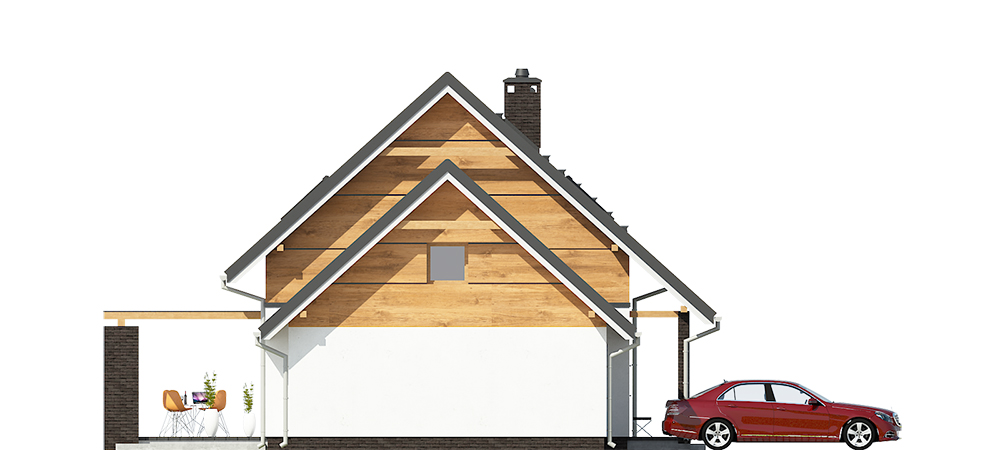

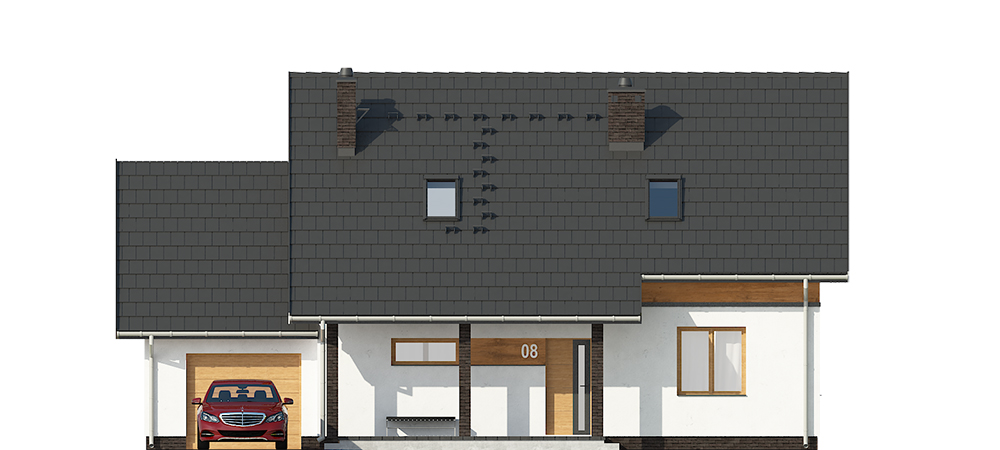

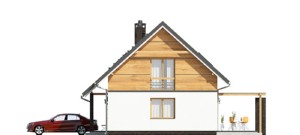

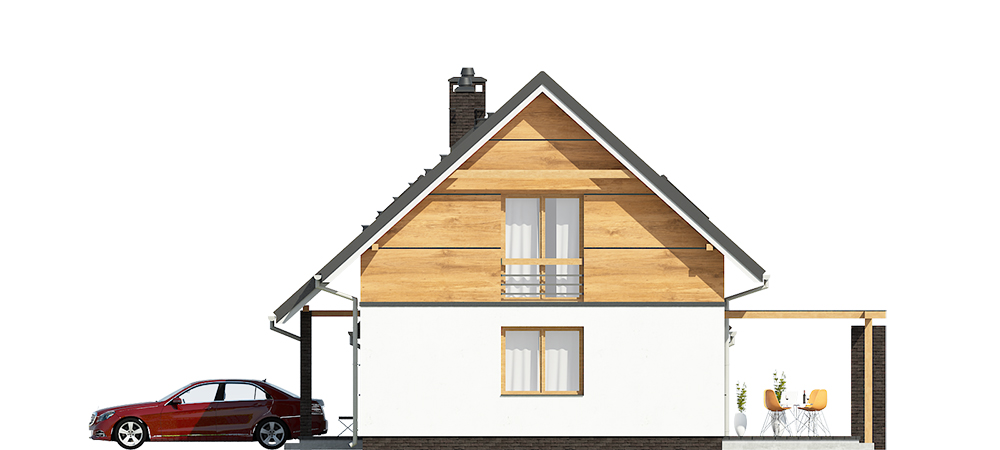

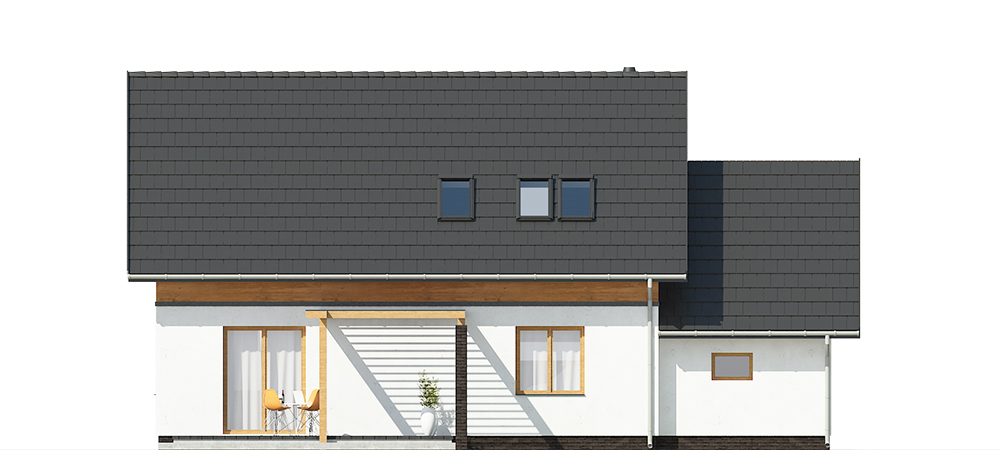

Elewacje

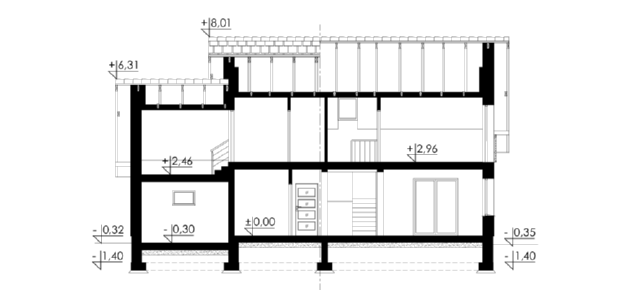

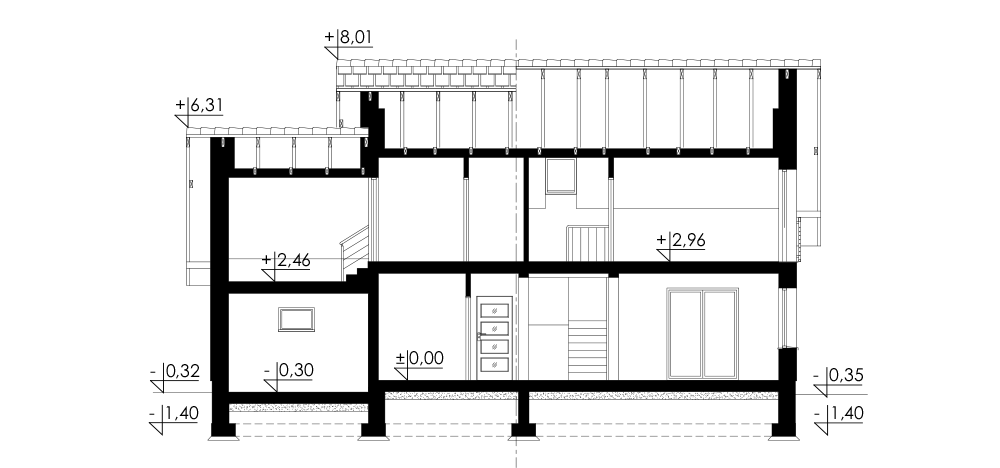

Przekrój

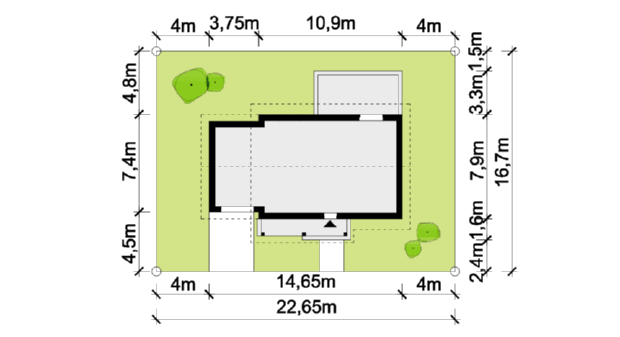

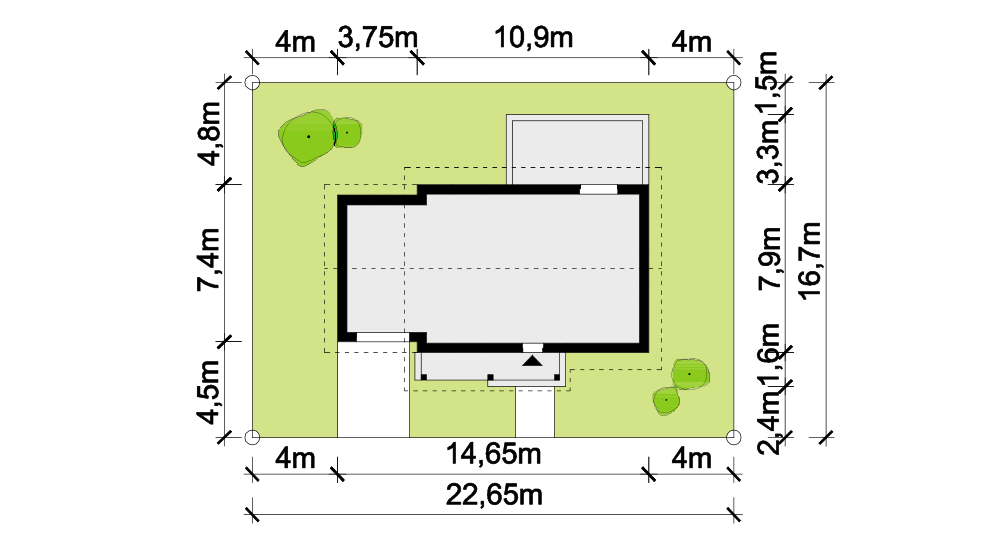

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, kuchnia, trzy pokoje, dwie łazienki, pralnia, suszarnia, garaż, pomieszczenie gospodarcze, strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, drewniane systemowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: nad częścią mieszkalną - wysokość 132cm; nad garażem - wysokość 57cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
