Diversus I G2

Projekt Diversus I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Diversus I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
123.71 m2
19.27 m2
39.81 m2
182.79 m2
233.20 m2
1185.25 m3
30°
6.70 m
1


Rzuty

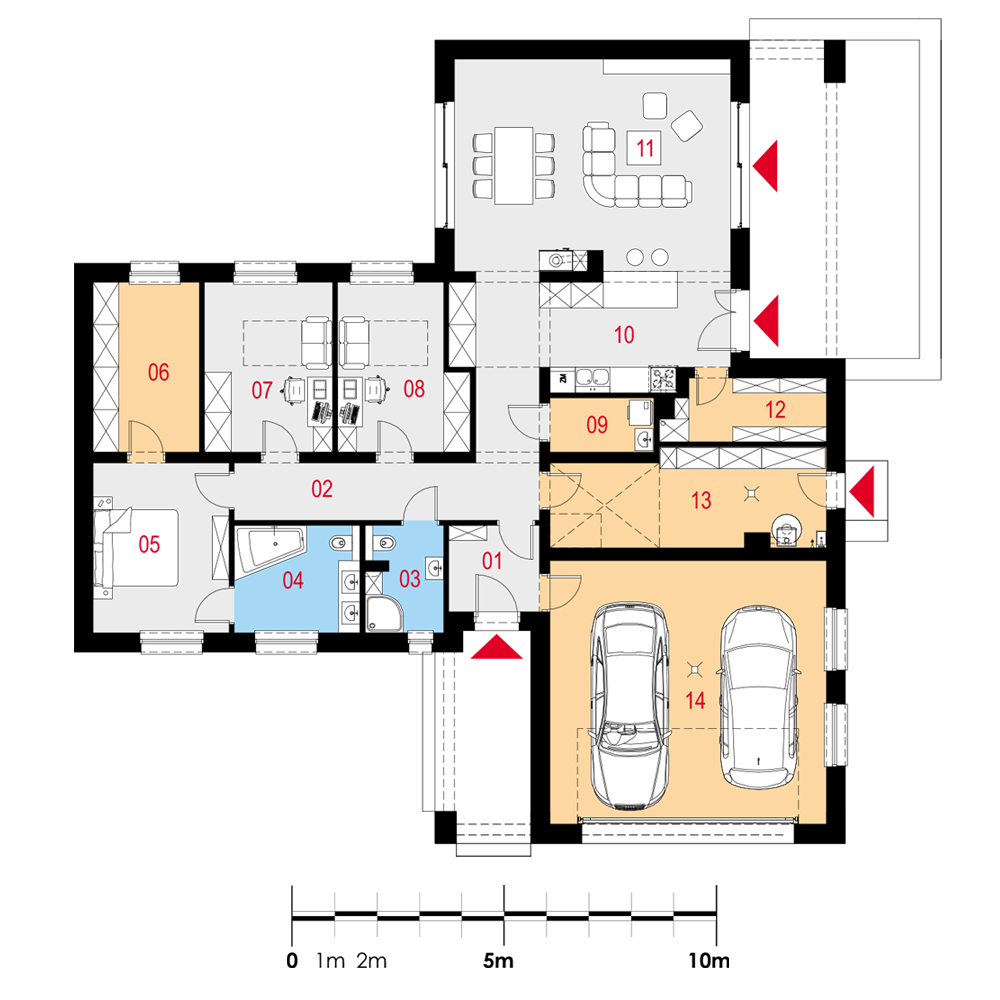

Parter


01 Wiatrołap
02 Komunikacja
03 Łazienka
04 Łazienka
05 Sypialnia
06 Garderoba
07 Gabinet
08 Pokój gościnny
09 Pralnia
10 Kuchnia
11 Salon z jadalnią
12 Spiżarka
13 Pom. gosp.
14 Garaż
4.23 m2
12.81 m2
4.45 m2
7.34 m2
12.54 m2
9.80 m2
11.80 m2
10.96 m2
3.08 m2
14.85 m2
31.85 m2
5.27 m2
14.00 m2
39.81 m2

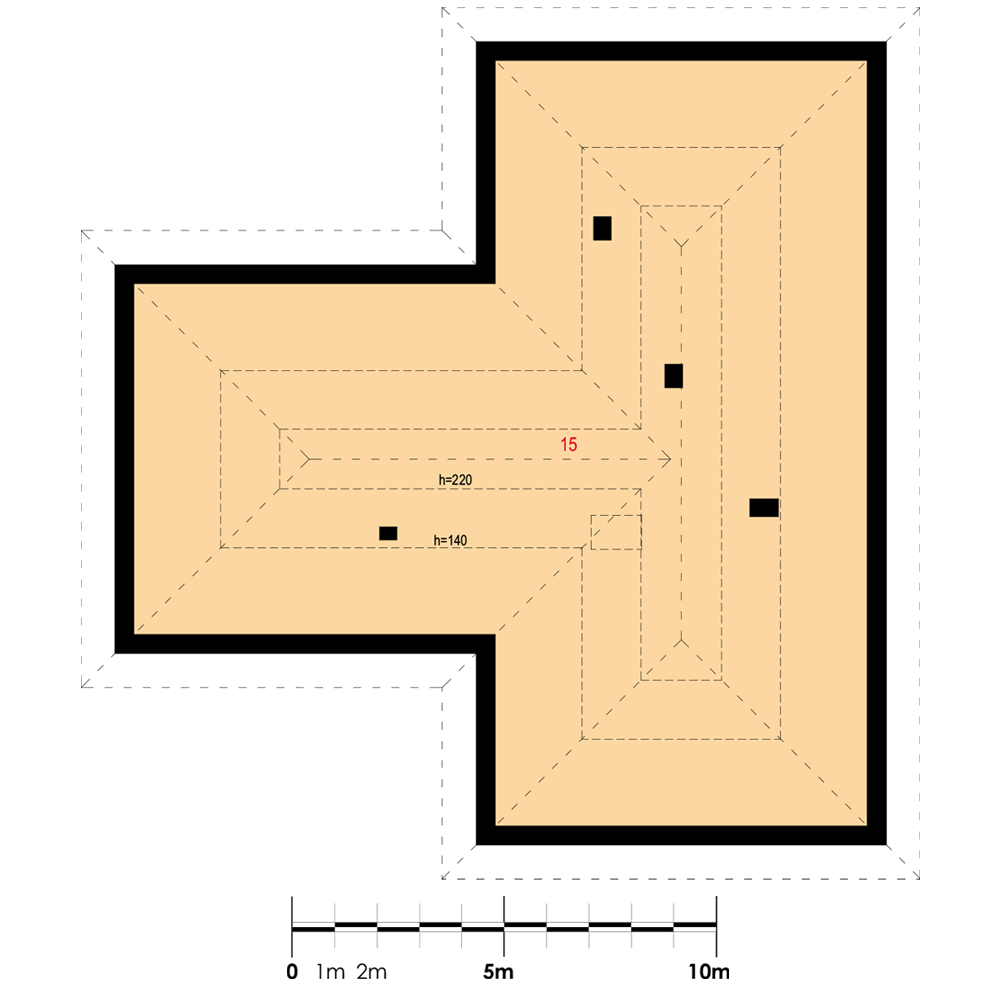

Poddasze


15 Strych
64.21 (226.73) m2

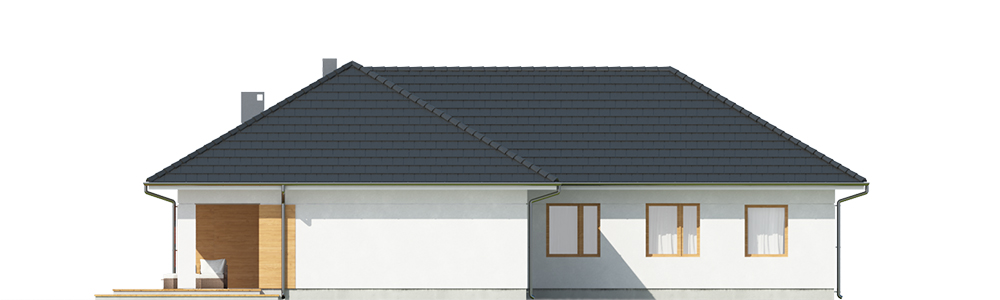

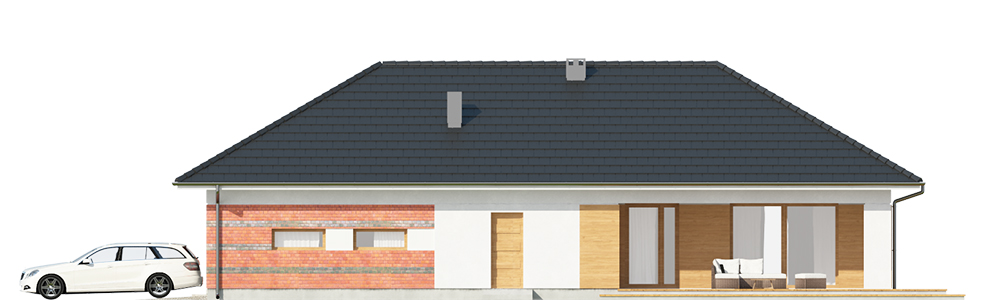

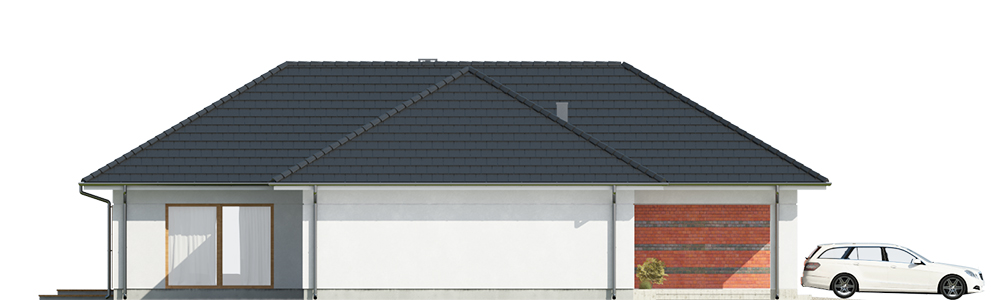

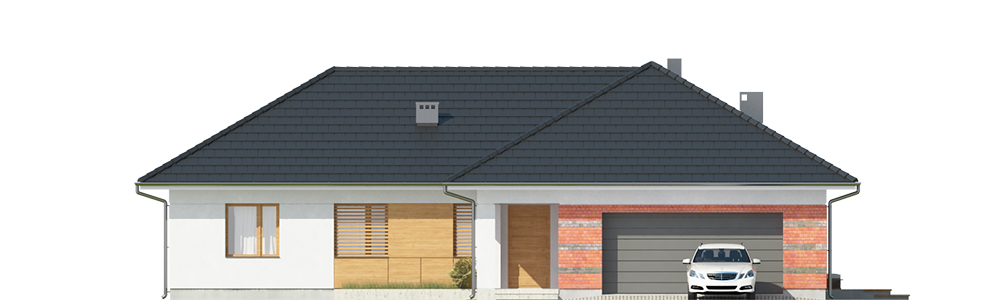

Elewacje

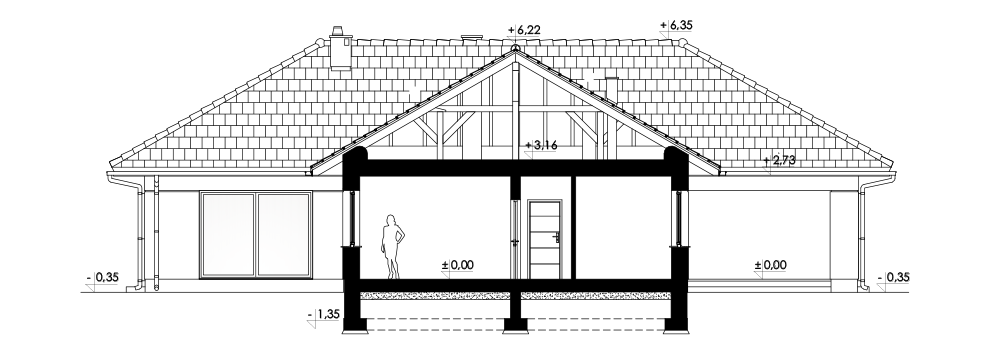

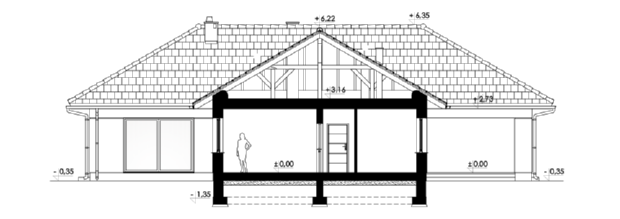

Przekrój

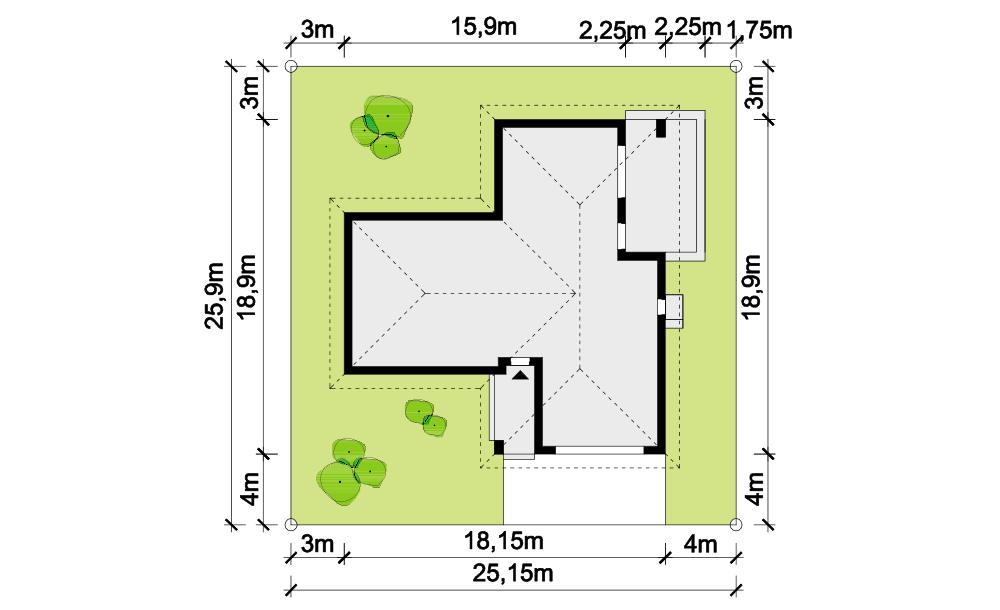

Usytuowanie na działce


Opis projektu

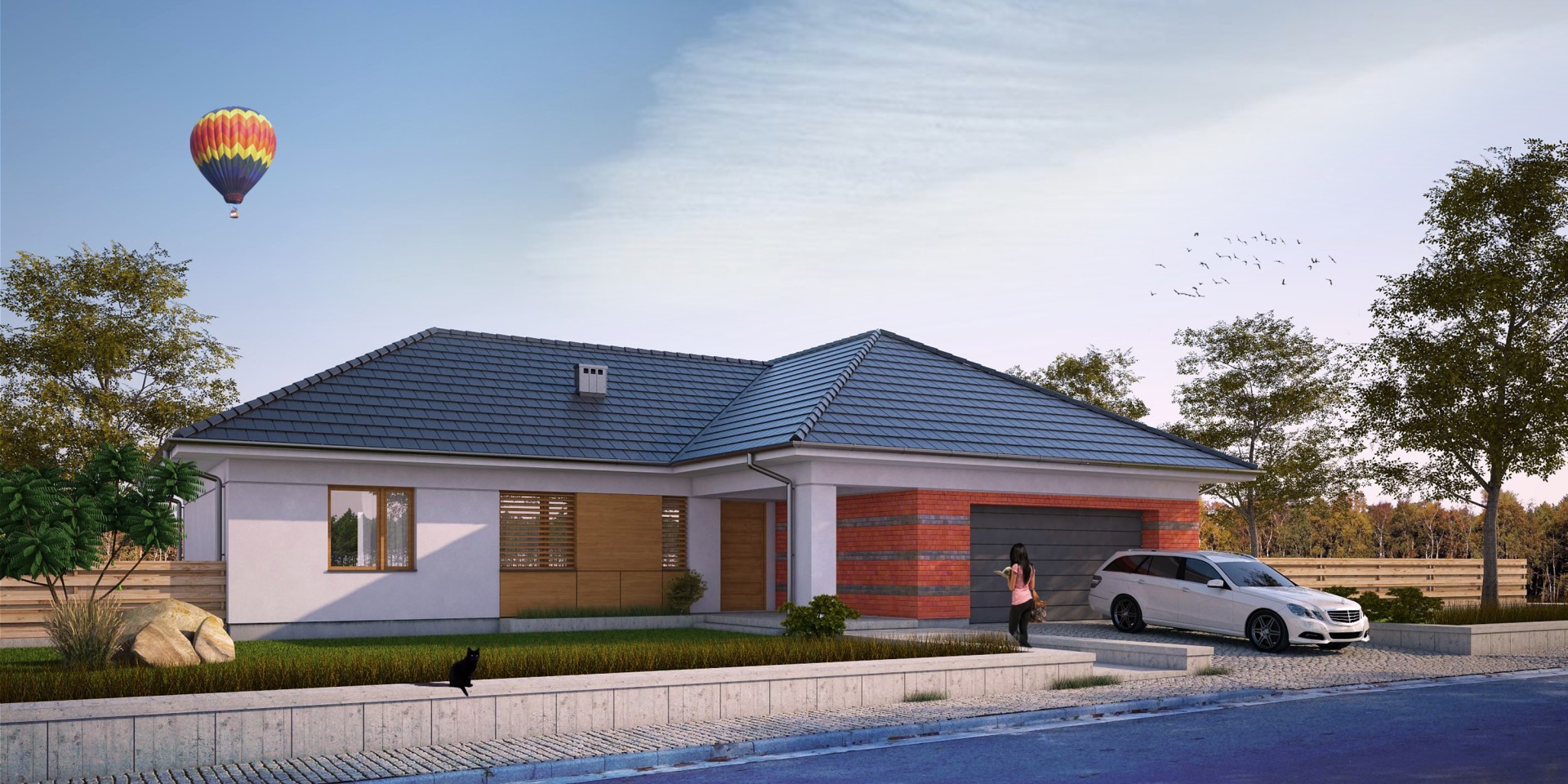

Duży parterowy dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, trzy pokoje, dwie łazienki, garderoba, pralnia, spiżarka, pomieszczenie gospodarcze, garaż. Taras częściowo zadaszony.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: płyta żelbetowa.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
