Abditus I G2

Projekt Abditus I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Abditus I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
109.78 m2
4.35 m2
36.75 m2
150.88 m2
191.55 m2
875.00 m3
25°
6.60 m
1


Rzuty

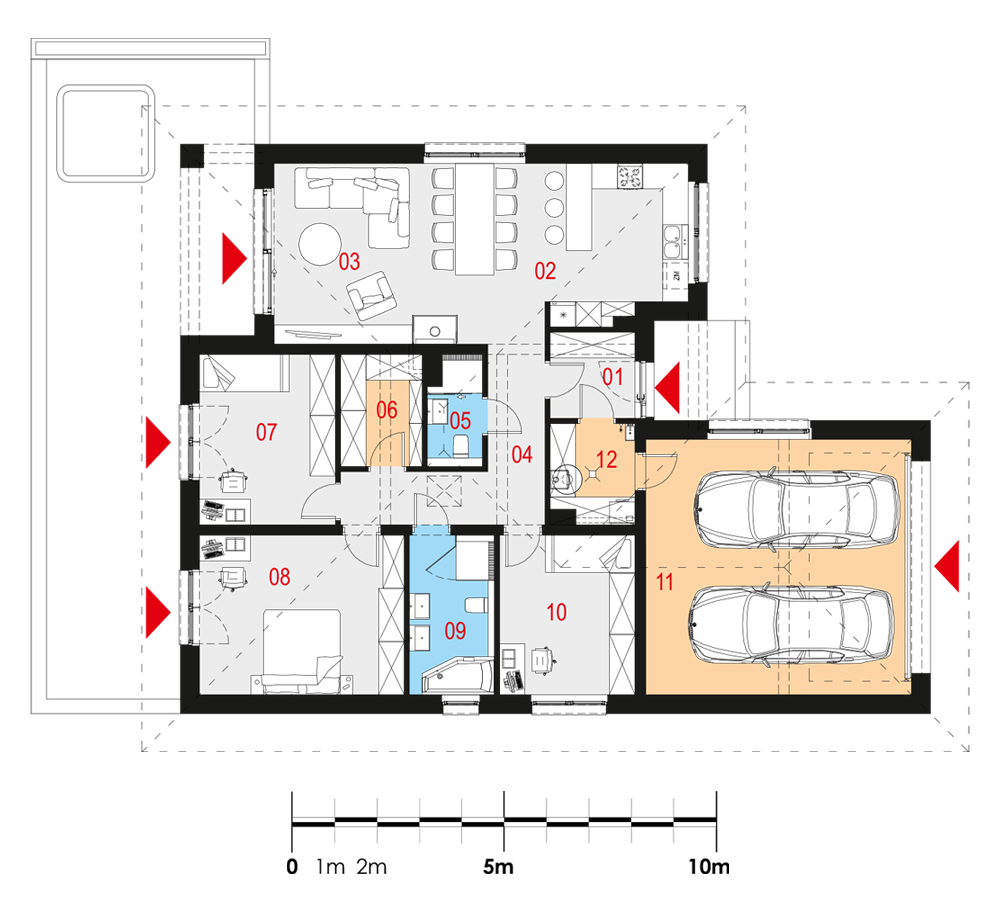

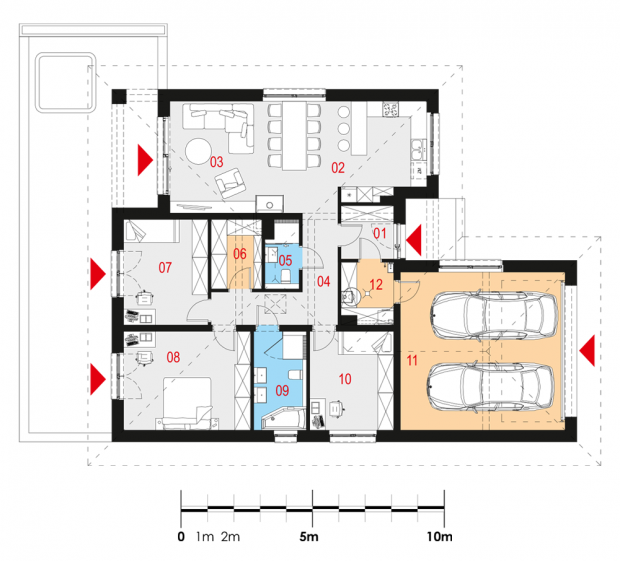

Parter


01 Wiatrołap
02 Kuchnia z jadalnią
03 Salon z jadalnią
04 Komunikacja
05 Łazienka
06 Garderoba
07 Pokój
08 Sypialnia
09 Łazienka
10 Pokój
11 Garaż
12 Pom. gosp.
4.08 m2
11.91 m2
26.57 m2
9.86 m2
3.09 m2
4.95 m2
12.54 m2
17.71 m2
7.35 m2
11.72 m2
36.75 m2
4.35 m2

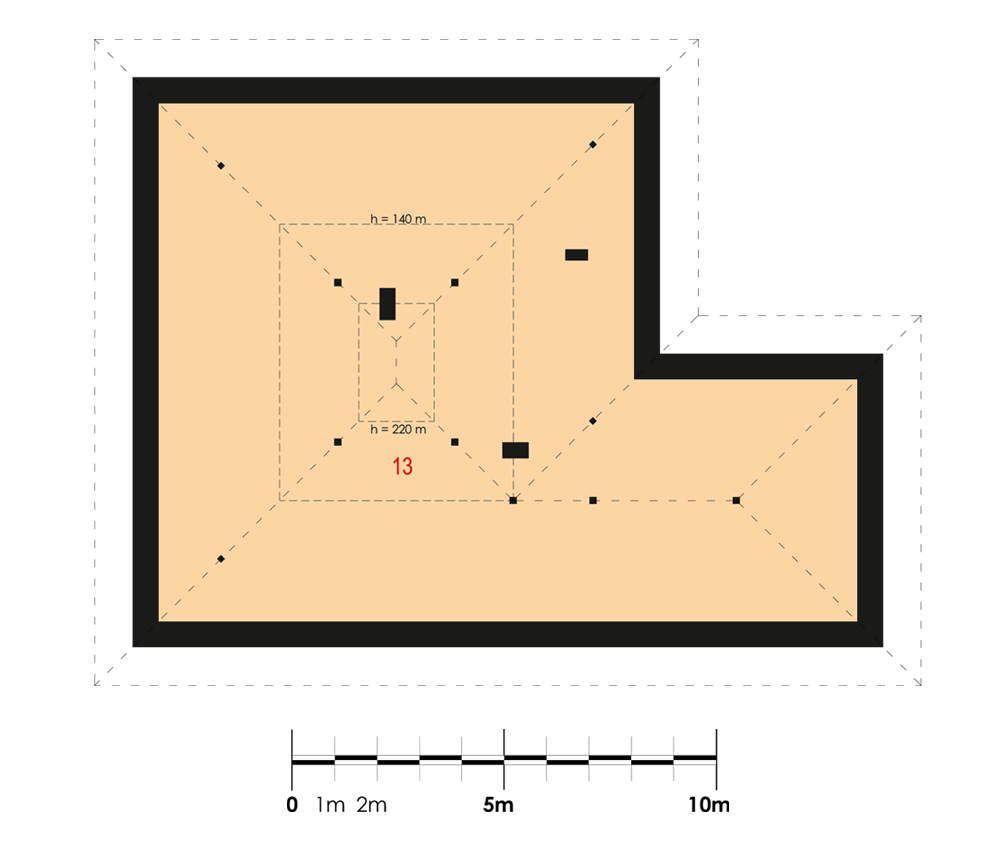

Poddasze


13 Strych
20.09 (162.45) m2

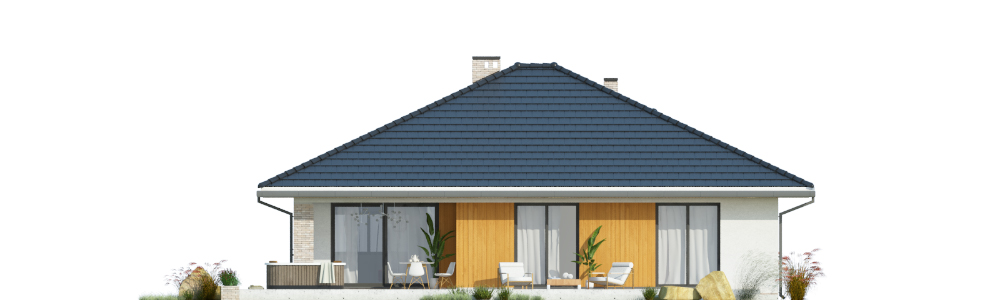

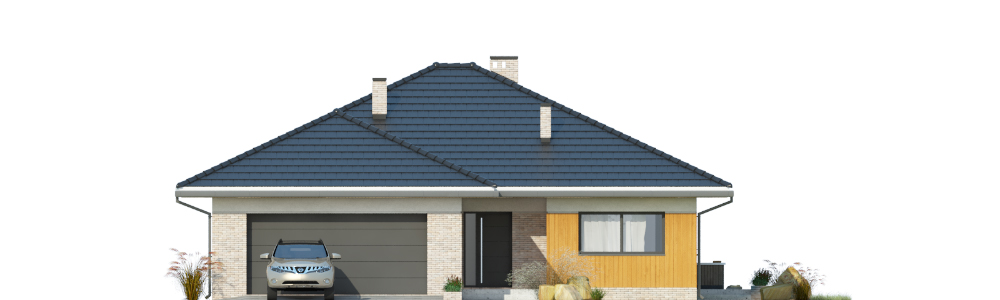

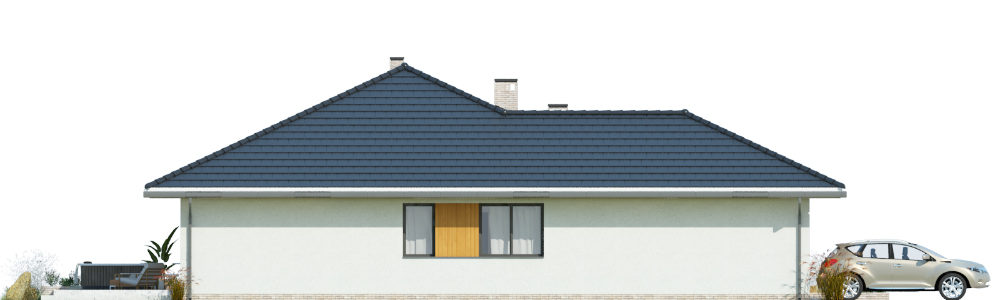

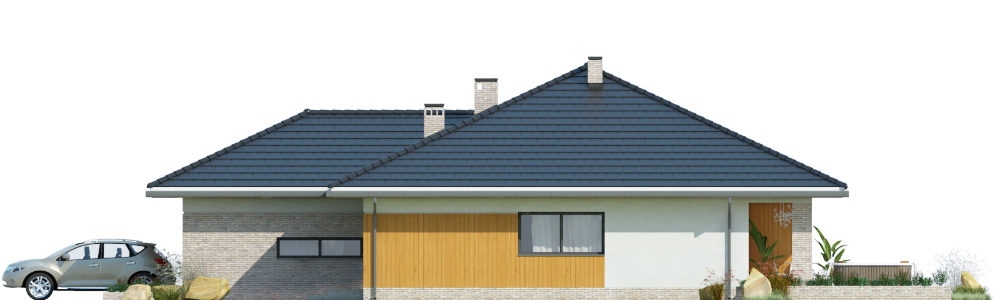

Elewacje

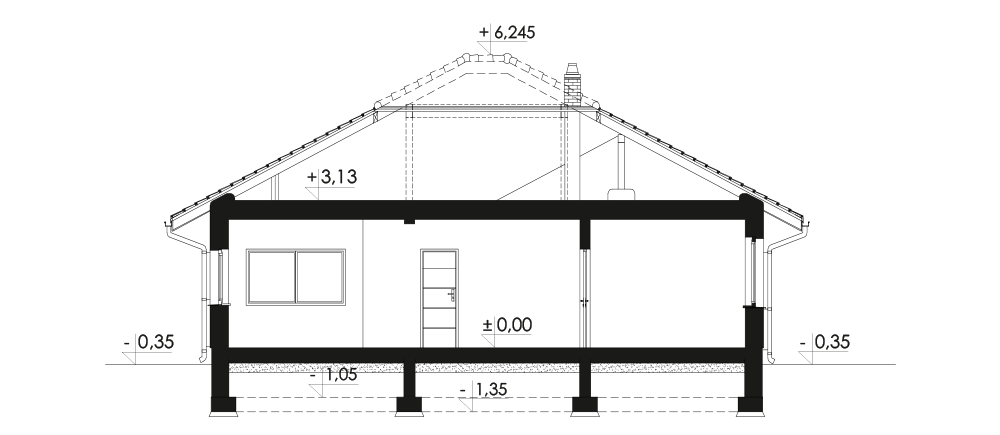

Przekrój

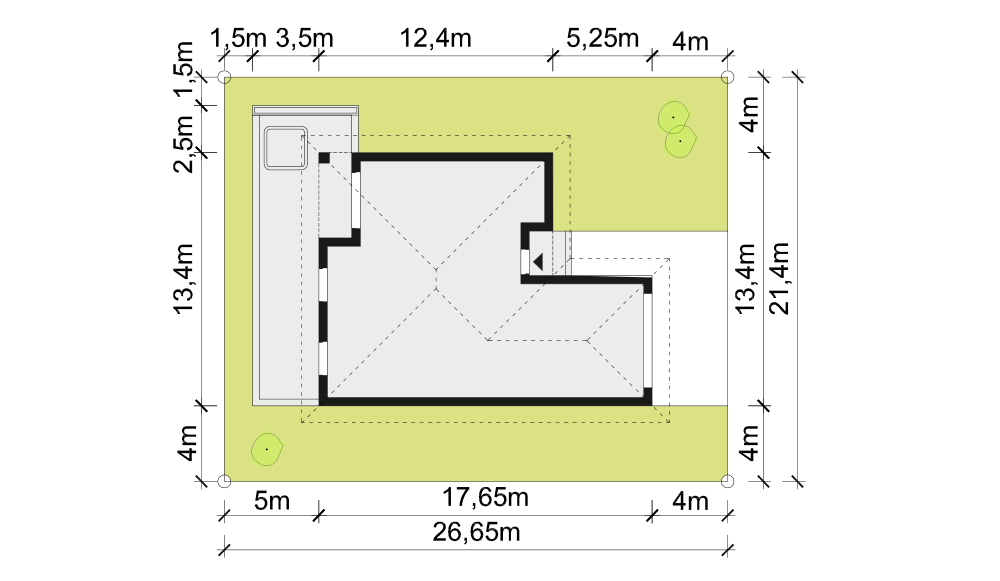

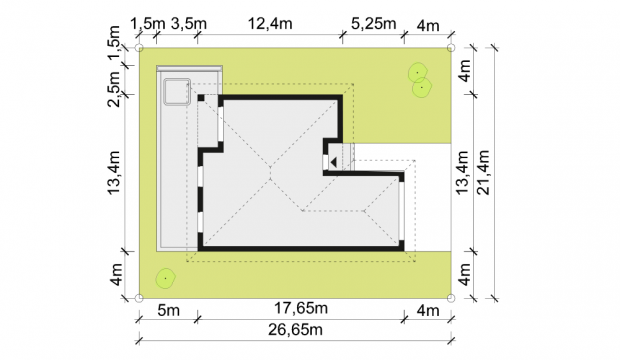

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z garażem dwustanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, dwa pokoje, sypialnia, garderoba, dwie łazienki, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: wielospadowy ze spadkiem 25 . Konstrukcja drewniana. Pokrycie dachu dachówką ceramiczną lub betonową mocowaną do łat.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).

Wentylacja: grawitacyjna.

Strop: gęstożebrowy na systemowych belkach stropowych.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa, ocieplona.
